大联大诠鼎集团推出基于Vanchip产品的WiFi 6射频前端解决方案

2021-10-22 10:33 ? 次阅读
咪乐|直播|平台|app 要实现这一目标,关键一是要在政策上扶植我国造船企业建造高附加值的船舶;二是努力提高我国船舶工业的增加值,尽快扭转只造壳子的局面(这几年有很大提高),关键是要抓好国内配套;三是提高产品、关键部件的开发能力。

2021-10-22,致力于亚太地区市场的领先半导体元器件分销商---大联大控股宣布,其旗下诠鼎推出基于唯捷创芯半导体(Vanchip)VC5755的WiFi 6射频前端解决方案。

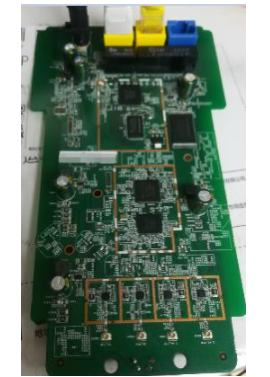

图示1-大联大诠鼎推出基于Vanchip产品的WiFi 6射频前端方案的展示板图

如今,WiFi PA是除手机PA以外的第二大增长点。WiFi 6与射频前端解决方案,可为WiFi 6平台提供出色的性能。

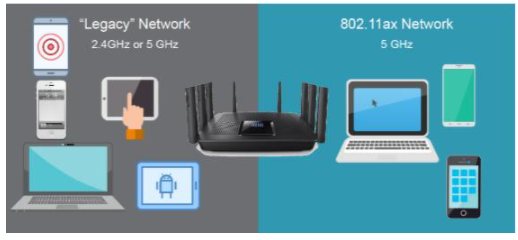

图示2-大联大诠鼎推出基于Vanchip产品的WiFi 6射频前端方案的场景应用图

Vanchip是国内智能手机射频前端功率放大器优质的供应商之一,其自2010年成立以来,便一直专注于射频前端及高端模拟芯片的研发与销售,从2G射频功率放大器芯片开始,通过10余年间不断的设计迭代和量产验证,已具备成熟的射频功率放大器模组产品。

本方案中应用的VC5755是Vanchip在WiFi 6中功率端的主推产品,其产品形态可复盖高端家用产品,企业级路由器等。凭借着优异的性能,该产品可与Qualcomm、Broadcom、MediaTek、Intel、Hisilicon等主流MCU组成高性能的WiFi系列产品。

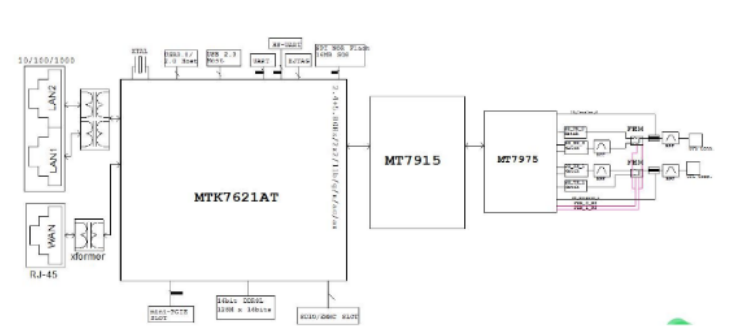

图示3-大联大诠鼎推出基于Vanchip产品的WiFi 6射频前端方案的方块图

核心技术优势:

  • IEEE802.11a/n/ac/ax WLAN standard;
  • IEEE802.11ax MCS11的20dBm线性输出功率;
  • IEEE802.11ac MCS9的22dBm线性输出功率;
  • IEEE802.1n MCS7的24dBm线性输出功率;
  • IEEE802.11g 6M的26dBm线性输出功率。

方案规格:

  • 频率范围:5.15GHz~5.85GHz;
  • 发射增益:31dB;
  • 低噪声放大器增益:15dB;
  • 噪声系数:2.0dB;
  • 支持4.85V低压工作;
  • 支持集成RX陷波滤波器@2.4~2.5GHz;
  • 支持集成对数功率检测器;
  • 小型LGA(24针,3.0 mm*3.0 mm*0.684 mm封装)。
